從口罩機到5G，巨高在悄悄的占領市場
- 作者：巨高精機 點擊次數： 日期：2020-05-06 13:44:19 TAG: 口罩機 5G 5G加工中心 5G加工設備
2020年中國加速發展5G，目前已有20余省、區、市發布了5G相關的指導意見或行動方案，三大運營商全年5G開支預算合計1803億元，同比增長337.62%。
5G產品加工工藝難點

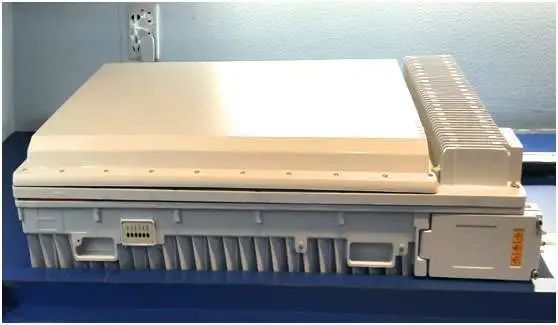

目前，5G產品機加主要以銑削、鉆孔、攻絲為主。其加工的難點以濾波器產品加工工藝要求為例：濾波器工件需完成多個面多個工序加工；工件在工藝編排不好時，需重復裝拆夾；加工余量小（0.5-1mm），基本無重切削；因產品為壓鑄件，砂眼及雜質易斷鉆頭和絲攻。
中小型腔體加工方案
01
方案一：四面雙工位，一臺設備出成品
選用巨高HM63H型臥式加工中心適用于進行箱體類零件的復雜加工，在加工過程中可以自動交換刀具，可一次裝夾進行四個面的銑削，鉆孔，擴孔，鏜孔，鉸削，攻絲，端面加工，鏜臺階孔等多種工序。現代化的機床及控制理念、緊湊的結構設計，保證高效率和高精度的單件或中小批量產品的加工要求
臥加機臺工作臺旋轉加工，一次裝夾4Pcs物料；2Pcs物料橫向裝夾，加工工位1（正面/左側面/右側面）；2Pcs物料縱向裝夾，加工工位2（反面）。
加工優勢：
加工效率高，1出2夾具設計，一次性裝夾可加工兩套產品；
定位精度高，1次裝夾可加工產品4個面，避免重復裝夾造成的定位誤差；
節約成本，相對于立加易于排屑，避免加工中斷刀。
02
方案二：一臺立加加工正面/反面，一臺立加配四軸加工側面
選用巨高VL-850Plus立加機臺加工正面工位1/反面工位2，每次裝夾1Pcs物料，加工完成后，順序裝夾下一物料。選用巨高VL-1160立加機臺+四軸加工所有側面工序，每次裝夾1Pcs物料，四軸旋轉加工側面。
加工優勢：
正反面加工的每臺機加工1個工位，流水式作業，兩個工位互不干涉；
側面四軸加工，1次裝夾可加工所有側面結構，更好的保證了加工精度。相對于普通三軸加工，無需手動換面，提高了加工效率。
大型腔體加工方案
選用巨高TC-1600鉆攻或VL-1270立加機加工正反面，T-H11加工四周側面。VL-1270機臺可滿足大切削量加工，機械的整體剛性相對于TC-1600強。TC-1600鉆孔及攻牙效率比VL-1270機臺高約12%，適合高轉速，快進給，輕切削。
濾波器產品加工設備選型 | |||
項目 | 產品尺寸 | 行程特別事項（mm） | 推薦機型 |
小型殼體 散熱器 蓋板 | 400*300內 | x軸≥600 y軸≥400 z軸加200 行程≥300 | VL850plus TC-640 |
中型殼體 散熱器 蓋板 | 700*450內 | x軸≥700 y軸≥500 z軸加200 行程≥400 | VL-1270 TC-1045 HM63H |
大型殼體 散熱器 蓋板 | 1200*600內 | x軸≥1100 y軸≥500 z軸加300 行程≥500 | VL-1370 TC-1065 HM63H |
